设备名称：TOSHIBA CT

设备型号：Aquilion 64

设备问题：无法曝光

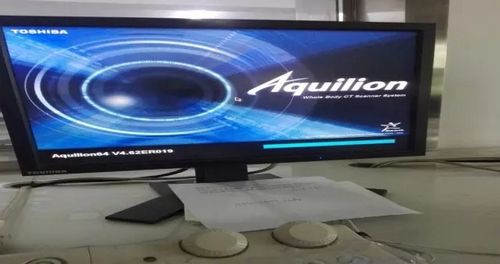

故障现象： 开机明显卡顿，开机后不显示预热界面，点击预热无反应

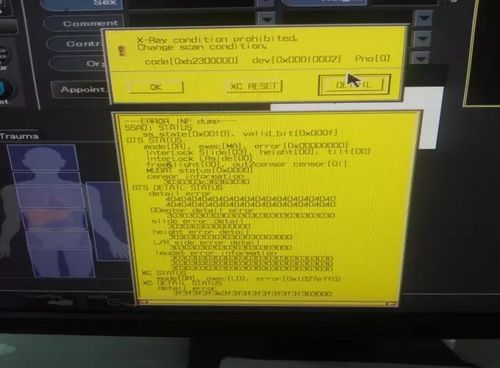

故障信息查看：

故障分析(确认)：

通过查阅厂家随机技术资料，得知此故障报错为油箱流量开关报错，也就是说油箱内冷却液没有流动， 怀疑油箱油泵故障，或者流量传感器故障。

故障解决：

打开机架发现冷却油箱风扇不转，油箱计时器不显示，测量油箱输入端电压为0， 由于此输入是INVERTER提供，猜测可能是INVERTER问题，首先排除油箱，由于油箱输入为200AC，将其接入市电，冷却风扇转动，排除油泵及风扇问题。通过查阅图纸发现油箱内传感器连接方式如下图

油箱内流量传感器和温度传感器串联，温度传感器为常闭状态，流量传感器在静止时是常开状态，利用万用表蜂鸣档测量，不响，说明传感器状态正常。

后来咨询其他工程师得知，此款机器在球馆热容量20%以下时不启动，INVERTER会切断油箱供电。

此时维修陷入停滞，转换思路，从系统启动慢入手，在启动界面按Ctrl+Tab+A

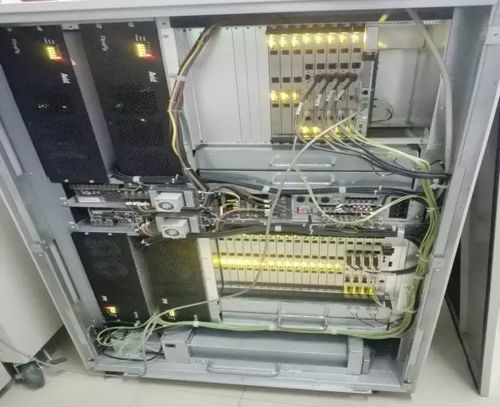

进入后台启动界面，查看启动日志，发现主机一直在反复尝试连接RACK1,RACK1是重建柜中负责重建定位相和实时图像的，RACK2是负责重建RAW DATA数据及三维重建，他们的位置如下图

观察RACK1重建部分发现有一块DP板亮红灯。状态不对，将此板与RACK2部分的重建板更换后重启机器，也是亮红灯，不可能两块板同时故障，怀疑RACK1的主板RTM有问题，用串口线连接RTM主板，用诊断软件发现启动日志有一部分缺失，至此判断为RTM板数据丢失，导致主机与重建部分通讯失败，导致无法曝光及预热。更换RTM板后系统恢复正常。

维修总结

此次维修由于不了解东芝64排冷却油箱的工作原理，导致维修诊断的时候饶了一个大弯，以后再维修不熟悉机型的时候应该提前做足功课，这样才能保证临阵不乱。抓住每一个故障现象仔细分析，当维修过程中遇到瓶颈时，要及时转换思路。从另一个方向下手，往往会解决问题。关于开始时的油箱流量报错，怀疑是冷却液里有气泡，没有触发流量开关，导致报错，如以后频繁发生，可以考虑更换油箱。
