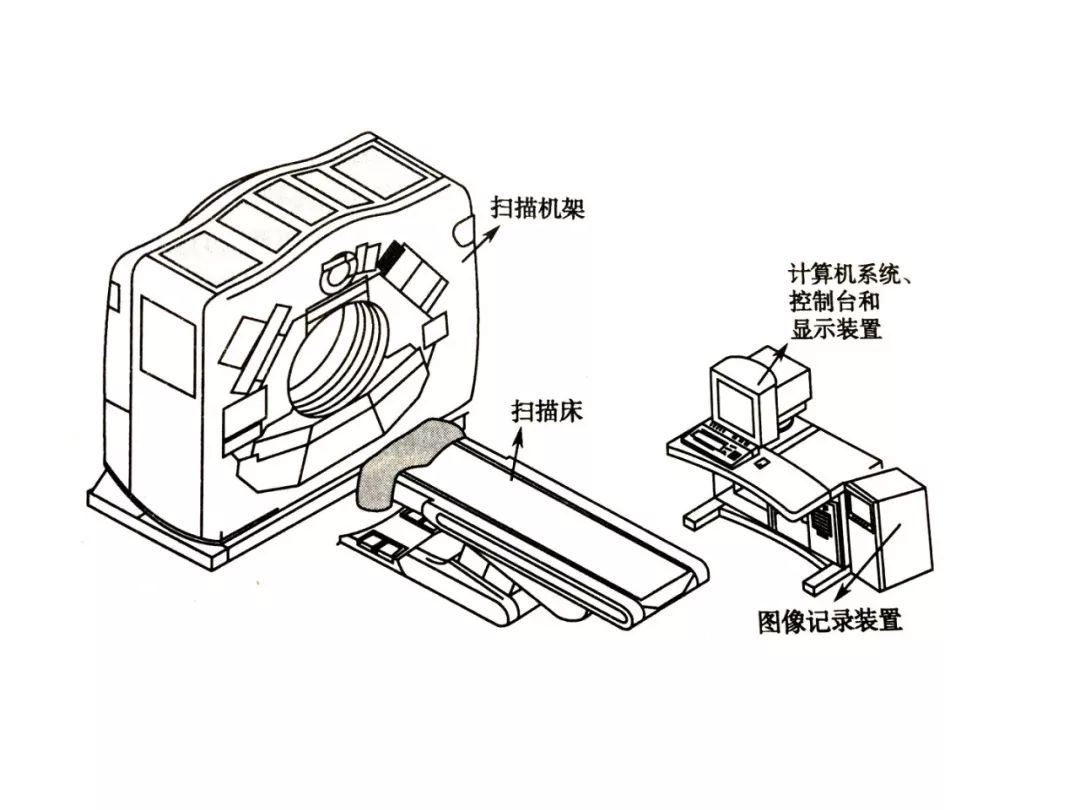

一台完整的CT主要由数据采集系统、计算机及图像重建系统、图像显示记录和存储系统，三个部分构成。这篇文章将全面地为你揭开CT的庐山真面目～

数据采集系统

扫描机架

CT的扫描机架由两部分组成。一是旋转部分，主要由X射线管及其冷却系统、准直器及其控制系统、滤过器、数据获取系统（包括探测器阵列）、滑环部分、高压发生器等组成。二是固定部分，主要由旋转支架、旋转控制电机及其伺服系统、机架主控电路板组成。

扫描机架的中间是扫描孔，孔径大小500～720mm不等，患者通过床面的平移将需要扫描的部分移至扫描孔内进行扫描。为满足不同人体不同部位检查的需要，扫描机架还可以进行正反30度的倾斜。

X射线管

X射线管是产生X射线的器件。CT机使用X射线管与一般X射线机上使用的X射线管结构基本相同，也有固定阳极写射线管和旋转阳极X射线管两种。安装时固定阳极管的长轴与探测器平行，旋转阳极X射线管的长轴与探测器垂直。

高压系统

包括高压发生器和稳压装置。高压发生器的主要作用是给球管提供必要的管电压和管电流，以及提供旋转阳极X射线管所需的阳极启动电压。

水冷系统

一般扫描架内由有两个冷却电路，即X射线管冷却电路和电子线路冷却电路。X射线管用绝缘油与空气进行软交换，扫描机架静止部分则用风冷或水冷进行热软交换。

数据获取系统

由探测器、缓冲器、积分器和A\D转换器等组成。由探测器检测到模拟信号，在计算机控制下，经缓冲、积分放大后进行模数交换，变为原始的数字信号。

滤过器

CT扫描要求X射线束必须为能量均匀的硬射线，而实际X射线管产生的X射线能是连续的，所以必须使用专门的滤过器。

准直器

决定扫描层厚度和吸收散射X射线，以提高图像质量，它分为球管侧准直器（前准直器）和探测器侧准直器（后准直器）。前准直器决定层面宽度和射线束的扇形角度。后准直器主要起减少散射线，配合前准直器完成切层厚度的作用。

扫描床

扫描床由床面和床座构成。床面通常由碳素纤维做成，可减少对X射线的吸收，并有较大的载重能力。在螺旋CT扫描中，床面进动是连续的，可获得连续的容积数据。扫描床的动作要求很高的精度、准确的重复性和稳定性。

扫描控制系统

扫描控制系统设置在扫描机架内，其中央处理器连接在数据总线和控制总线上，接受来自主计算机的各种操作指令和向主计算机输送数据。

计算机系统

CT的计算机系统由主计算机、阵列计算机和软件组成。

主机算机

即中央处理系统，主要功能由：扫描监控，存储扫描所输入数据；CT值的校正和输入数据的扩展，即进行差值处理；图像的重建控制及图像后处理；CT自身故障诊断。

阵列计算机

CT扫描速度快，数据量大，成像质量要求高，并要求实时重建，必须由专用的数据处理设备——阵列处理器来完成。

软件

包括扫描软件、图像后处理软件和功能软件。

操作控制系统及图像显示记录系统

操作台，是操作员与计算机对话的工作平台。扫描参数的编辑、设定、扫描过程的控制、观察分析、患者资料的输入及机器故障诊断均在操作台上完成。

图像显示由操作台上的显示器显示，或由工作站的显示器显示。记录系统由硬盘、外部存储器。

CT扫描能对被检查的人体进行横断体层成像，彻底解决了内部重叠显示问题。而且CT能将人体各种组织对X射线的吸收系数以相当精确的数字（CT值）表示出来，对软组织中的病变也能正确诊断。CT发展史为系列文章，更多精彩请关注后续更新～
