| 随着CT技术的发展，16排螺旋CT已经成为各家医院的常规设备，承担了医院的大多数患者的CT平扫检查及夜间急诊检查，由于该设备成本控制合理，又能满足临床常规检查的需求，使用量非常大，由于较大的使用率，设备故障的发生率也逐渐升高，由于临床日常工作的压力，医院对故障的维修时效也有比较高的要求。现将两例飞利浦16排CT常见的故障进行总结，从而为各位同行的维修工作提供一些参考。 1、设备基本信息
飞利浦Brilliance16排螺旋CT采用8M球管，该机型为全面临床应用型，由扫描系统、X线系统、检查床运动及控制系统、高压系统、滑环系统、扫描架倾斜运动及控制系统等，常见软件系统故障包括图像处理系统、计算机控制系统、图像显示系统、照相系统等组成，具有扫描层薄、运行速度快、成像分辨力高、运行稳定等优点。通常来讲，CT成像利用X线束对人体相应组织进行扫描，由探测器接收到X线并转换为可见光，再将光信号转变为电信号，经过模拟数字转换器转换成数字信号。这些数字信号再经过图像处理系统，最终组成CT图像显示出来。
2、故障案例一
2.1 故障现象
16 排 CT 在正常扫描患者后，图像重建非常缓慢，重启主机和重建计算机后，进行下一例患者检查时，扫描到一半时扫描中断，出现报错“gantry acquisition system cannot comply，please retry”（图 1 ），再一次重启主机和重建机后报错信息热然存在，机器无法正常使用。

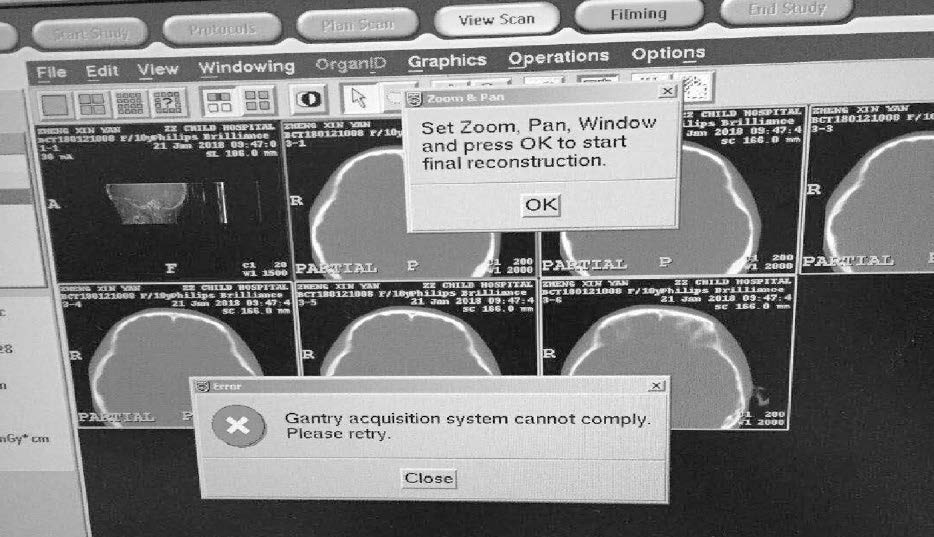

 图 1 硬盘故障在扫描患者时出现的报错信息
2.2 故障分析
发现故障报错后，首先查看报错时间的错误日志，查看error log发现“S_MASTER_SEQUENCER_ACQ_NOT_OK”，打开报错时间的CIRS event log 发现“AcqWorkItem（265）: ERROR - System memory overflow”（图2）。 查看其他时间点扫描中断的日志和CIRS event 发现报错一致。当发现错误日志里面的报错信息后，通过查看维修手册Br 16 CIRS service manual 找到CIRS event log 有如下解释：系统或内存存储器溢出错误会发生在有缺陷的SCSI阵列不再能够缓冲传入的足够快的扫描数据，或者数据即将进入Acq卡的速度比它可以承载的快。这就意味着缓冲区只能容纳这么多的数据，超过了就会产生数据溢出错误。该问题可能是由Acq卡或RAID硬盘造成，需要分析系统错误日志来查找RAID中的问题。手册中说明，出现这个错为ACQ卡处理不了数据或Raid 阵列没有及时存下数据导致。在CIRS System log里发现disk error：Device\Harddisk1\D have a bad block。根据手册进行如下处理：
（1）在计算机管理窗口的磁盘管理界面查看有没有带黄色警告叹号或打红叉的硬盘，若有，需要更换或重做Raid，若无，在Event里提到的DISK（disk 1） 上点右键，找到属性，它的SCSI ID是12，也就是说出问题的是标号为 12的硬盘；
（2）根据recon 计算机侧盖的标识，找到ID 为12 的SCSI硬盘，拆掉旧的更换新的，然后开机做RAID 配置，传测试Raw Data。但是操作起来略有麻烦。我采用的方法是运用软件：Adaptec SCSI Bench，通过该软件可以直接找出速度不正常的硬盘，找到的是硬盘物理ID。

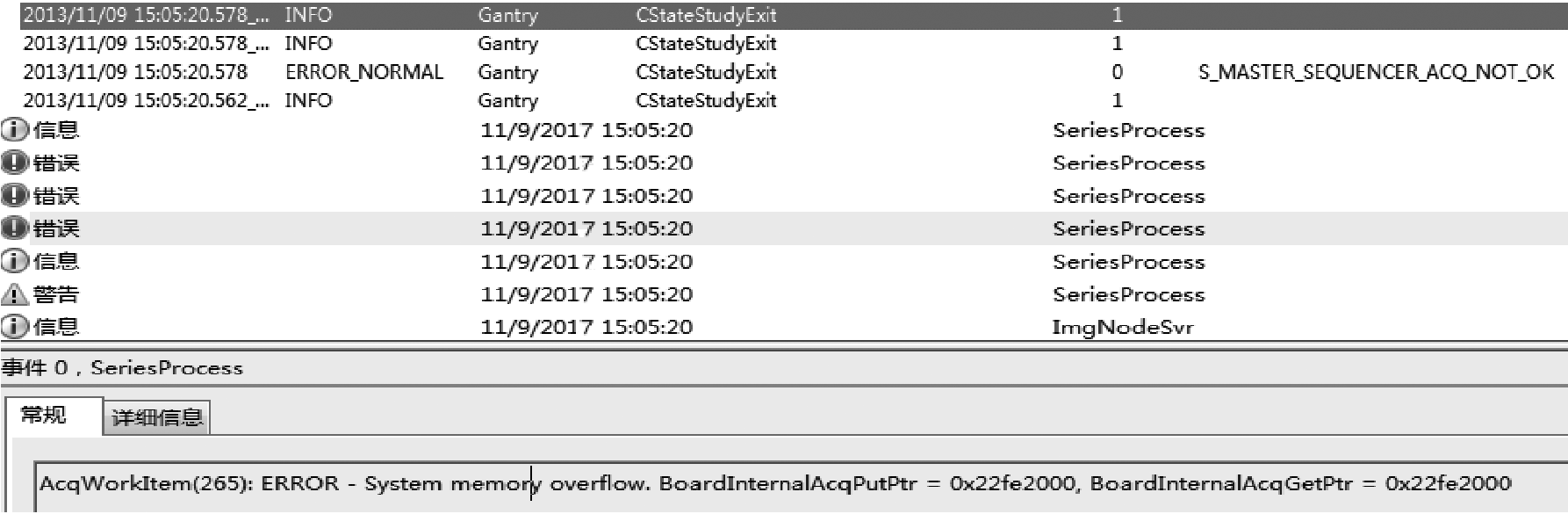

图 2 错误日志报错信息
2.3 故障排除
订购新的硬盘，更换后故障排除，设备恢复正常。
3? 故障案例二
3.1 故障现象
16 排 CT 机在检查过程中突然出现扫面中断。并且有报错信息弹出为“Gantry canot comply， please retry again ”，“resource allocation for scan failed ”（图 3、图 4 ），设备大关机重启后仍然无法恢复正常。

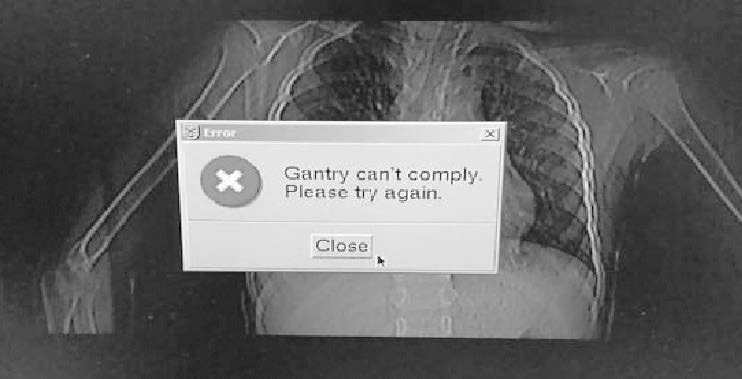

 图 3 扫描患者时光路故障出现的错误信息

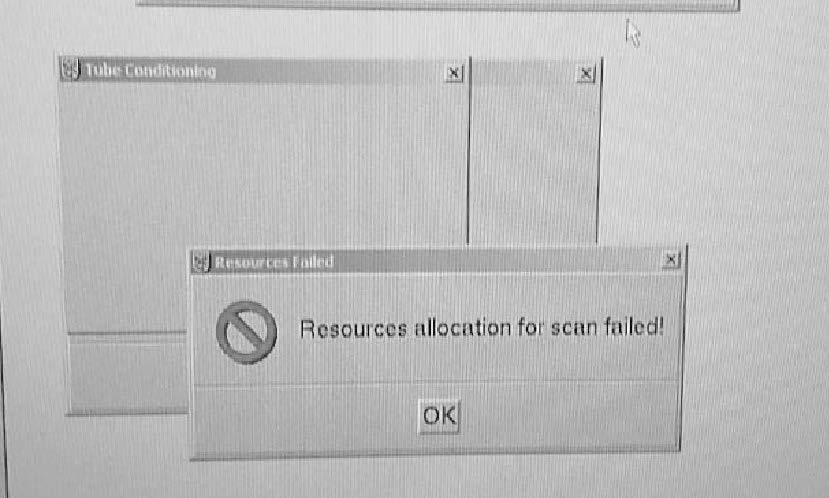

 图 4 设备关机重启后光路故障依然存在出现的报错信息
3.2故障分析
看到错误信息的提示，首先想到的是查看错误日志，通过查看errorlogger发现“S_Master_Sequencer_Prep_Timeout_or_Err”信息，一般我们看到这个报错会首先检查rotate部分：（1）SpindleBLOK；（2）R2D的sin，cosine1.9V电压和8kHz的频率；但检查错误日志并没有发现有关SB的报错，用示波器测量R2D的电压和频率均正常。所以排除rotate部分造成的中断。然后回过头来再查看errorlogger发现中断时除了上述报错，还伴有如下错误信息“S_DMC_MOOG_RESTORE_COMM_failed”，当DMC发送命令来打开MOOG时，它会检查RCOM是否建立了与CIRS的数据路径通信。如果没有交流，错误就会出现。这是一个警告错误，它不会停止扫描。这个错误可以出现一次激励，可能MOOG开/关电缆断开连接。如果情况不是这样，那是一个数据通路的问题。运行数据路径图，检查/更换电缆，电缆DMCP23MOOG或电缆DMCJ18（控制RCOM元RCOMc）。检查eventlog发现，Acq板或Gantry到CIRSdatapath失败，从event我们可以看到CHABCD有很多resend，特别是CHB，所以datapath有问题。做有关datapath的VD测试:Allpassed。因报MOOG相关的错，所以观察和测试TX和RX。首先用servicetools中的Moogon/offutility工具来开关控制Laser，发现接收盒的CH2红灯亮，也就是意味着CH2激光没有到来，这时手动转Gantry一周，发现CH2有8~10个红灯断点；交换接收盒的TX1和TX2输入，同时交换其光纤AB输出，发现CH2红灯未转移，还是CH2亮红灯。判断断点是否与这些光头有关。进行测试，通过光路测试工具“OpticalDataLinkLaserPowerOutputMeasurement”tools”发现光路不通。
3.3 故障排除
更换接收盒和发射盒及输出光纤接。 先换光纤，再做如上同样的测试， 发现红的断点只有 1~2 个，说明碎的光头影响光强能量 。再次做光强测试 ，结果显示无中断，更换接收盒和发射盒后经测试，光路通畅（图 5 ），故障排除。

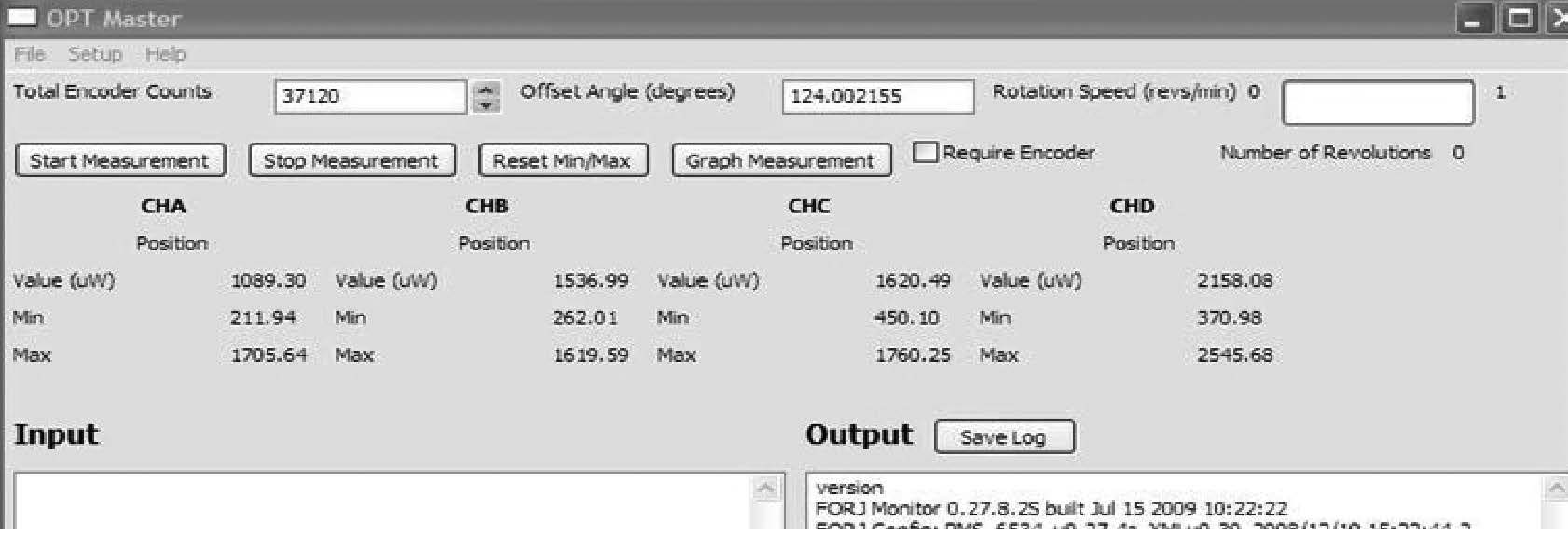

 图5 光路测试信息
4 维修总结
16 排螺旋 CT 设备出现故障信息提示时，要认真查看错误日志，对于错误日志记录的故障信息，要善于应用维修手册及相关工具，这样可以及时判断故障原因，找到维修方案，节省维修时间。针对故障一，查看错误日志发现是ACQ_NOT_OK 的问题，应提前带上测试光纤和跳线，可以做 ACQ 卡的测试排除 ACQ 的问题，并结合 CIRS event 能判断问题出在机架端还是重建端，如果发现有少量 resend，及时清理光路。如果不能熟练找到具体是哪个硬盘，可以借助软件来确定。对于故障二中的遇到扫描中断，同时伴有resource allocation for scan failed，首先我们要考虑光路问题。检查 CIRS 的 eventlog，看看是否有 resend。如果有 resend，确定为光路数据采集系统问题。重点检查，TX、RX 和光头有无灰尘（旧光路）或者光头有无损坏。此时可以用以上测量方式判断故障。如果，手上有短接光纤，也可以用bypass 方案来确定故障点。
